سیستم سنسورهای نقطه ای

سیستم حفاظت پیرامونی سنسور های نقطه ای

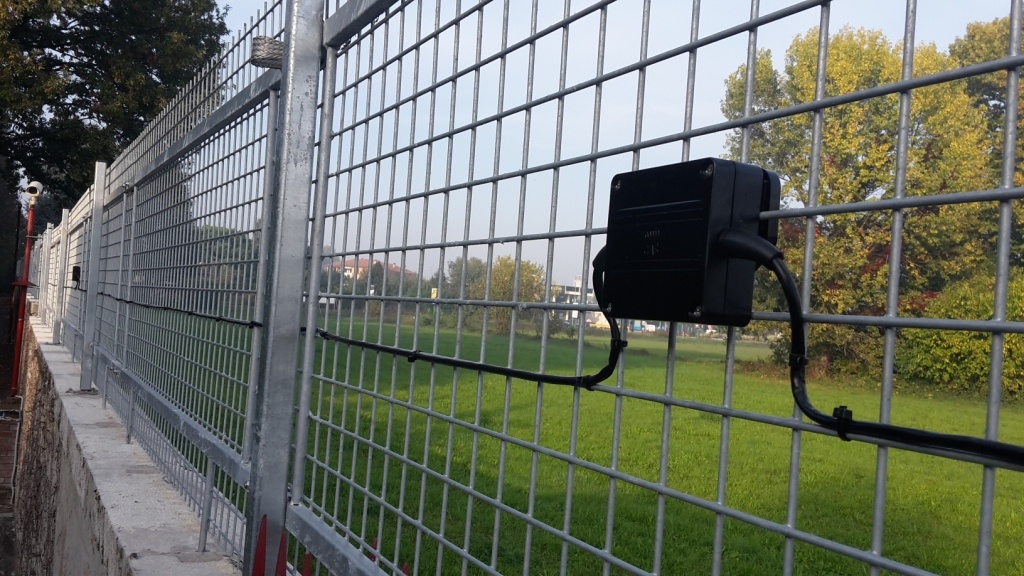

سنسورهای نقطه‌ای، نوعی سیستم حفاظت پیرامونی پیشرفته بوده که قابلیت نصب بر روی انواع فنس‌ها و دیوارها را دارا می‌باشد. سنسورهای نقطه‌ای تولیدی این شرکت، از نوع سنسورهای شتاب‌سنج است که بر پایه تکنولوژی MEMS توسعه و ساخته شده‌اند. جهت استفاده از این سیستم، بایستی سنسورهای نقطه‌ای به فواصل 3 الی 5 متری از همدیگر بر روی فنس و یا دیوار قرار گرفته و در نهایت توسط هادی‌های مخصوص به سیستم تغذیه و شبکه ارتباطی متصل گردند.

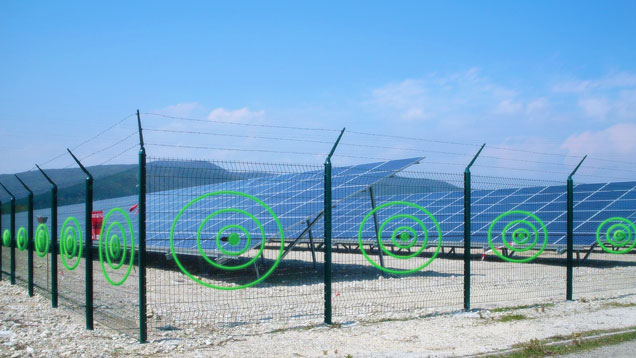

در مواقع تعارض، لرزش‌های ایجاد شده توسط سنسورها دریافت و سیگنال‌های تولید شده مورد تحلیل قرار می‌گیرد. لرزش‌های ایجاد شده توسط فرد مهاجم، می‌تواند بدلیل مواردی همچون بریدن ، تخریب فنس یا دیوار و بالا رفتن از آن باشد. به محض تشخیص خطا توسط هر یک از سنسورها، مکان تعارض به صورت دقیق در نقشه سایت مشخص می‌گردد. همچنین برای بالا بردن حساسیت و افزایش قابلیت اطمینان، اطلاعات سنسورهای مجاور نیز تحلیل می‌شود.

یکی از موارد بسیار مهم در تمامی تجهیزات حفاظت پیرامونی بر پایه تشخیص حرکت و لرزش، وجود لرزش‌های اضافی بدلیل شرایط جوی و محیطی منطقه بر روی فنس‌ها است که سبب ایجاد آلارم‌های کاذب در سیستم می‌شود. اما بدلیل استفاده از الگوریتم‌های تشخیصی مناسب و هوش مصنوعی، این سیستم انواع لرزش‌های ایجاد شده کاذب را تشخیص داده و از هم متمایز می‌نماید.

با توجه به اینکه مجموعه‌ای از سنسورهای نقطه‌ای در کنار همدیگر قرار می‌گیرند تا بخشی از حفاظت یک منطقه را تشکیل دهند، در هر 500 متر بایستی یک واحد پردازشگر SRU(Sensor Reporting Unit) قرار گیرد تا مجموعه سنسورهای نقطه‌ای نصب شده را تحت نظارت قرار دهد.

عملکرد سیستم سنسور نقطه ای

با توجه به ابعاد، ممکن است بخش‌های مختلف محیط یک سایت‌ توسط صدها سنسور نقطه‌ای و چندین واحد SRU مورد پایش قرار گیرد. در ادامه نیاز است تا واحدهای SRU به نرم‌افزار مدیریت و پایش سیستم (AIMS)، متصل شده و انجام تنظیمات و مانیتورینگ محوطه توسط نرم‌افزار مختص این شرکت انجام شود. بدین دلیل نیاز است تا واحدهای SRU از طریق شبکه ارتباطی RS-485 و یا اترنت به مرکز مانیتورینگ متصل شوند. مدیریت دوربین‌های محل و صدور فرمان حرکت به محل تعارض و نیز مدیریت ماژول‌های آلارم توسط نرم‌افزار صورت می‌گیرد.

به عنوان مثال، یک سیستم حفاظتی مبتنی بر نقطه‌ای می‌تواند طولی برابر با 500 متر داشته باشد. در این صورت این طول می‌تواند با استفاده از 100 الی 170 سنسور نقطه‌ای (به ترتیب با فواصل قرارگیری 5 الی 3 متر از همدیگر) تحت پوشش قرار گرفته و در انتها به واحدهای تشخیص SRU متصل شود. برای حفاظت و قابلیت اطمینان بیشتر، بهتر است که در هر دو سمت انتهایی بخش حفاظتی، یک واحد SRU قرار گیرد تا در صورت بریدگی کابل سنسور، ارتباط با سنسورها همچنان برقرار بوده و مکان مورد تعارض به طور دقیق در اتاق مانیتورینگ مشخص گردد.
